4D-SY电动试压泵
来源：鸿源机械 作者：鸿源小编 发布时间：2015-08-07 16:32:00 浏览次数：次
试压泵|电动试压泵|压力自控试压泵|压力自控遥控试压泵
4D-SY200/3、4D-SY150/5型电动试压泵，是四柱塞，往复移动式试压泵，**容器，管道设备，锅炉系统，阀门以及其它机械，仪器的产品零件，作水压或油压密封试验，强度试验，本泵适用于各试验室、工矿施工现场。

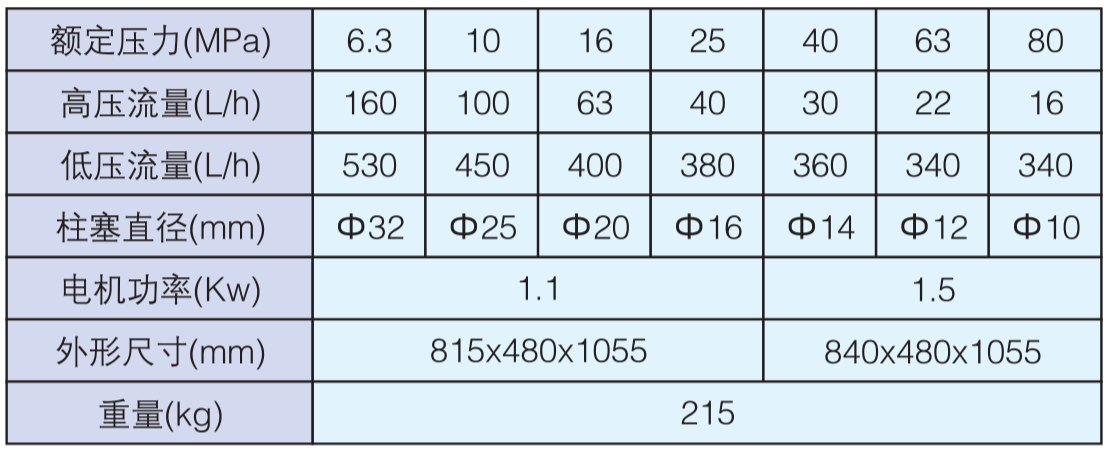

二、技术参数
|
型号
额定排出压力MPa
|
流量L/h
|
柱塞直径mm
|
往复
次数
|
配套电机功率KW
|
外形尺寸
长×宽×高mm
|
重量kg
|
|
|
4D-SY200/3
|
3
|
200
|
24
|
34
|
0.75
|
675×400×900
|
80
|
|
4D-SY150/5
|
5
|
150
|
20
|
||||
工作压力 3Mpa
流 量 200L/h
柱塞直径 φ24mm(4个)
柱塞行程长度 55mm
柱塞每分钟往复次数 34次/min
出水口安装尺寸 m22×1.5（外螺纹）
电动机功率 750W
电动机转速 1380rpm
外形尺寸（长×宽×高） 650×300×850（mm）
重 量 80kg
三、结构说明

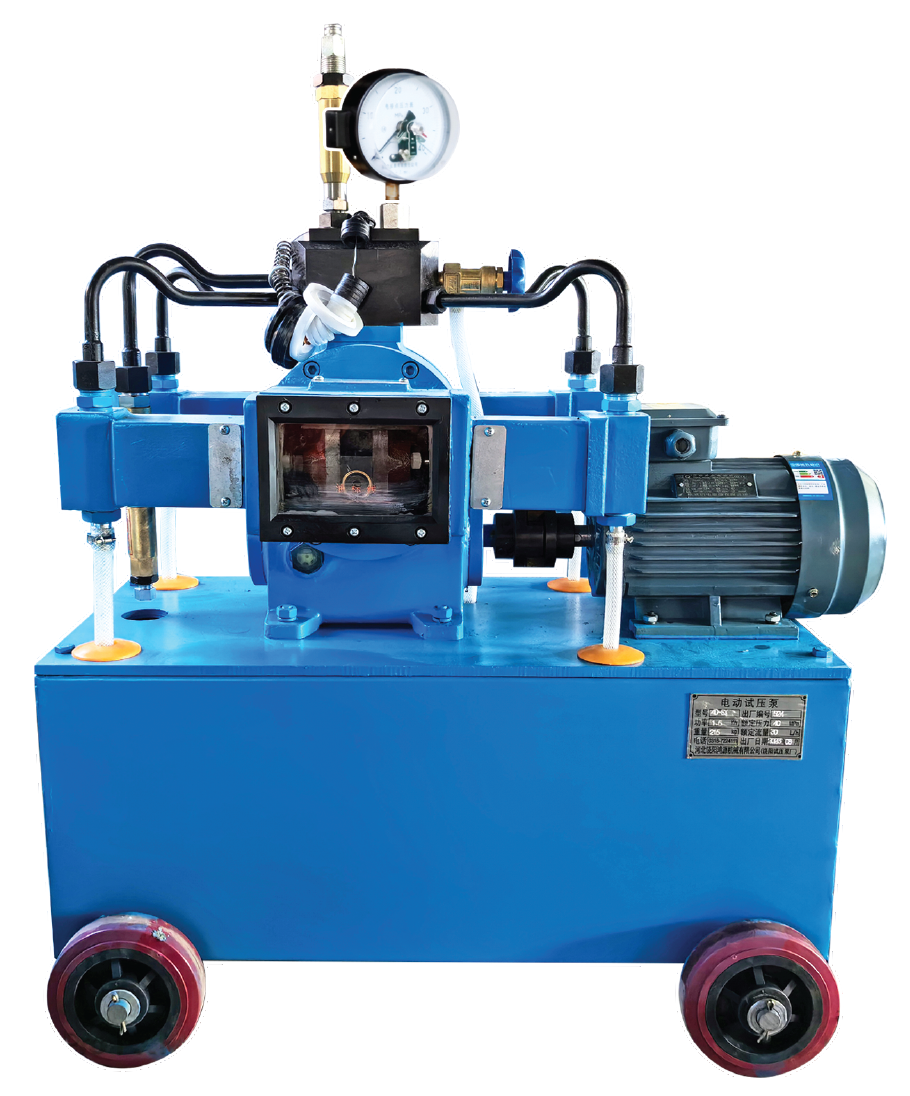

4D-SY200/3型电动试压泵，由水箱、减速机、集水体、**阀、水缸等组成。
电动机采用直接连接，安装在减速箱上。通过蜗杆与蜗轮传动，减速比为1：40。
在蜗轮的两端装有偏心、滑块、导体，导体的两侧水平方向分别固定着一个柱塞，柱塞装入水缸，然后将水缸平行固
定在减速箱两侧，当电动机起动后由蜗杆与蜗轮传动，使偏
心旋转带动滑块在导体内上下滑动，将圆周运动改变为往复运动，达到由导体带动柱塞，使各水缸内的工作容积不断发生变化的目的。
当柱塞为吸入行程时，由于水缸的工作容积增大，造成部分真空，水箱内的水通过滤网、进水管、进水阀而进入水缸内。当柱塞为排出行程时，进水阀因自重而自动关闭，排水阀被顶开，水经过连接管，稳压阀、汇集于集水体、气瓶，**后被输送到受试压容器内。集水体侧面有出水口，是连接被试压容器的通口，顶部安装气瓶，气瓶顶部装压力表。集水体内部装有稳压阀，**阀在稳压阀下部，如果压力超过工作压力，**阀自动打开，排水经聚氯乙烯管回到水箱，保证压力稳定。
